項目 | 單位 | 規格 | 備注 | ||
床身上最大回轉直徑 | mm | Φ510 | |||
最大切削長度 | mm | 235 | |||
最大切削直徑 | mm | 盤類Φ250軸類Φ150 | 臥式12工位動力刀架 | ||
滑板上最大回轉直徑 | mm | Φ250 | |||
主軸端部型式及代號 | A2-5 | ||||
主軸孔直徑 | mm | Φ56 | |||
最大通過棒料直徑 | mm | Φ44 | 中空卡盤可用 | ||
主軸箱 | 主軸轉速范圍/ 主軸最大輸出扭矩 | r/min/N·m | 50～4500/107 | ||
主電機 輸出功率 | 30分鐘/連續 | kW | 5.5/7.5 | ZJY208A-5.5AM | |
標準卡盤 | 卡盤直徑 | inch | 62 | ||
X軸快移速度 | m/min | 24 | 滾動導軌 | ||
Z軸快移速度 | m/min | 30 | 滾動導軌 | ||
Y軸快移速度 | m/min | 24 | 滾動導軌 | ||
X軸行程 | mm | 135 | |||
Y軸行程 | mm | 60（±30） | |||
Z軸行程 | mm | 370 | |||

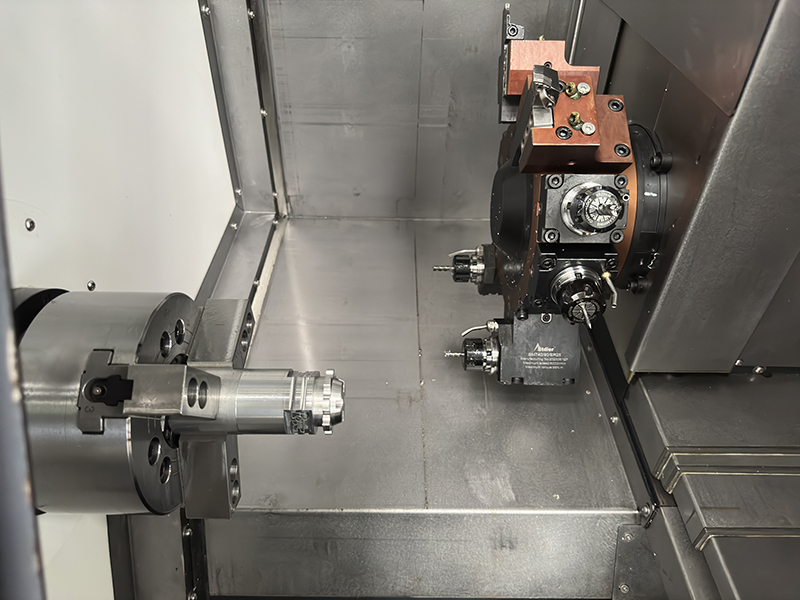

標準刀架形式 | 臥式12工位 | BMT40動力刀架 | |||
刀具尺寸 | 夾頭規格 | ER20 | |||
外圓刀 | mm | 20×20 | |||
鏜刀桿直徑 | mm | Ф25/Ф20 | |||
刀架與動力頭傳動比 | 1:1直聯 | ||||
刀盤可否就近選刀 | 是 | ||||
機床重量 | 總重 | kg | 3000 | ||
最大承重 | 盤 類 件 | kg | 100(含卡盤等機床附件) | ||
軸 類 件 | kg | 250(含卡盤等機床附件) | |||
機床外型 | 長×寬×高 | mm | 1430×1025×1470 | 不含排屑器 | |
